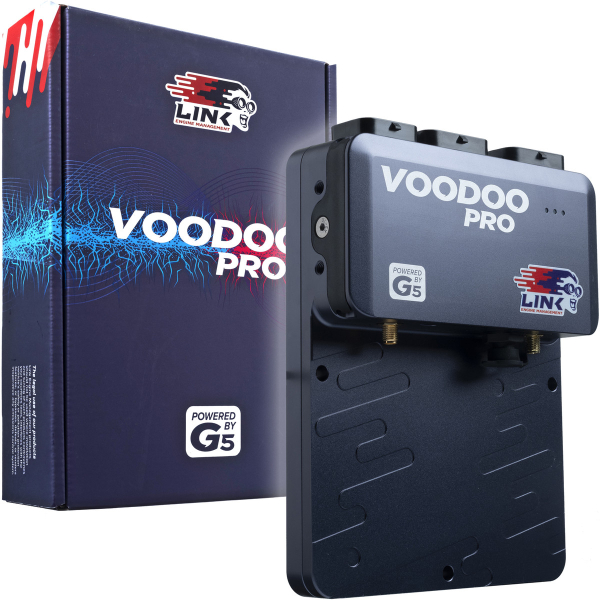

Die G5 Voodoo Pro ECU!
Die G5 Voodoo Pro gibt Ihnen echte Magie in die Hand und eröffnet eine neue Welt voller Möglichkeiten mit der Möglichkeit zur Steuerung der Port-Plus-Direkteinspritzung, mehr Einspritz- und Zündspulenausgängen, erweiterter Kommunikation und vielen weiteren Funktionen.
Mit ihren 12 Einspritz-, 8 Zündspülen- und 4 Zusatzausgängen (insgesamt 24) kann die G5 Voodoo Pro ECU folgendes ansteuern:
- 12 Zylinder oder 6-Scheiben Wankel Motoren mit sequentieller Einspritzung und Direktzündung, oder
- 8 Zylinder mit Stufeneinspritzung und Direktzündung.
Die G5 Voodoo Pro ist die perfekte Wahl für professionellen Motorsport.
In der Box:
G5 Voodoo Pro-Steuergerät
USB-C-Verbindungskabel
WiFi-Antenne
4 m GPS-Antenne (Magnet- oder Klebemontage)
USB-C- und SMA-Staubschutzhüllen
Schnellstartanleitung (A5)
I/O-Tabelle (A3)
Linkaufkleber
Benötigt Anschlusskits Version A, B und E.
LEBENSLANGE GARANTIE wenn ein Herstellerfehler vorliegt.
- Integriertes WLAN mit Echtzeit-PC-Link-Verbindung
- Integriertes Global Positioning System (GPS) mit bis zu 50 Hz
- Zwei integrierte digitale Breitband-Lambda-Controller
- Zwei integrierte E-Drosselklappe (Drive by Wire)
- 12 Einspritz-, 8 Zünd- und 4 Zusatzausgänge (insgesamt 24)
- Duale Mikrocontroller
- Direkteinspritzung (DI) auf bis zu 12 Einspritzdüsen (unter Verwendung einer externen OEM- oder Aftermarket-Treiberbox)
- CAN-Dateien verknüpfen – Erstellen Sie Ihre eigenen separaten CAN-Dateien mit zusätzlichen Streams und Kanälen, die gespeichert, gesperrt und geteilt werden können
- Läuft auf derselben hochgelobten PC Link-Software wie G4X, sodass Sie kein neues Softwarepaket erlernen müssen. Sie können sowohl G4X- als auch G5-Protokoll- und Kartendateien in derselben Software öffnen (G4X Maps können auch in eine G5 Voodoo Pro geladen werden).
- Flexible Montagemöglichkeiten – Befestigen Sie das Steuergerät mithilfe der drei von oben nach unten gerichteten Durchgangslöcher mit M5- oder 3/16-Innensechskantschrauben an einer Fläche oder montieren Sie das Steuergerät mithilfe spezieller Halterungen und den vier seitlichen M4-Befestigungspunkten.
Inputs/Outputs
- Control any engine with 2 cylinders, all the way up to 12 cylinders, thanks to:
- 12 injector pins
- 8 ignition pins
- 4 injector/ignition dual role pins
- Access up to 30 auxilary pins (when setup for a 4-cylinder sequential engine):
- 8 dedicated auxiliary pins
- 4 shared e-throttle/H-Bridge pins
- 2 shared wideband heater pins
- Up to 16 from spare injector and ignition drives
- Any unused injector/ignition pins can be used as an auxiliary pin
- All ignition and auxiliary pins are back feed protected.
- 14 analog inputs
- 10 digital inputs
- 4 temperature inputs
- Dual knock inputs
- 2 trigger inputs
- Dedicated ignition switch pin
- 2 x internal wideband lambda controllers
- Dual e-throttle, with internal solid state throttle disconnect relays
- 5v sensor supply
- CAN 1 input now supported via CAN connector
Communications
- USB-C (cable included)
- Connect directly to the ECU via built-in Wifi Access Point, or add it to an existing network (Antenna Included)
- Dual CAN (CAN 1 on CAN connector, CAN 2 on header E)
- GPS (antenna included)
Size & Weight
- Length: 177.1mm (6.97 inches)
- Width: 137.3mm (5.40 inches)
- Min side height: 15.5mm (0.61 inches)
- Max side height: 40.2mm (1.58 inches)
- Weight: 795g (28 ounces)
Connectivity
The G5 Voodoo Pro supports the following comms standards:
It is now possible to connect to your ECU using a standard USB-C cable, or alternatively by using WiFi.
You can now access CANBUS 2 via its own dedicated pins in Header E freeing up two Digital Inputs.
GPS connectivity can be initialised by simply adding a GPS antenna.
